Pepino de mar chino de la fruta del secador de helada del vacío de la medicina herbaria de la comida

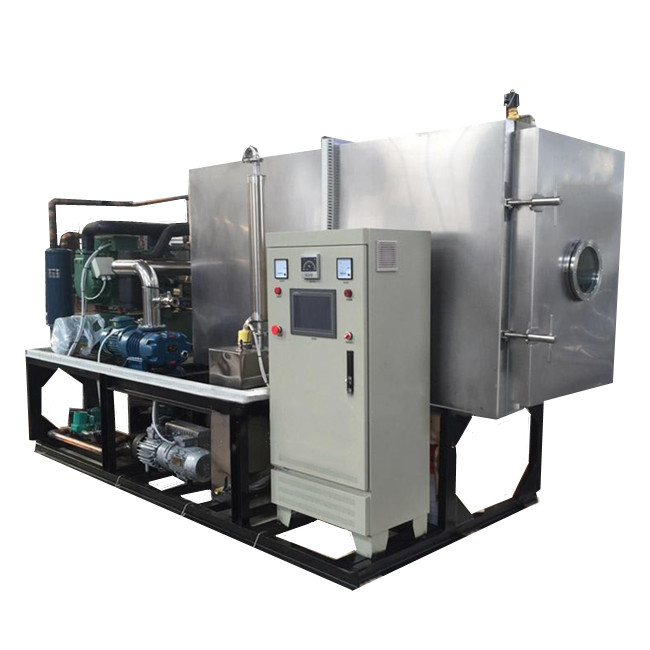

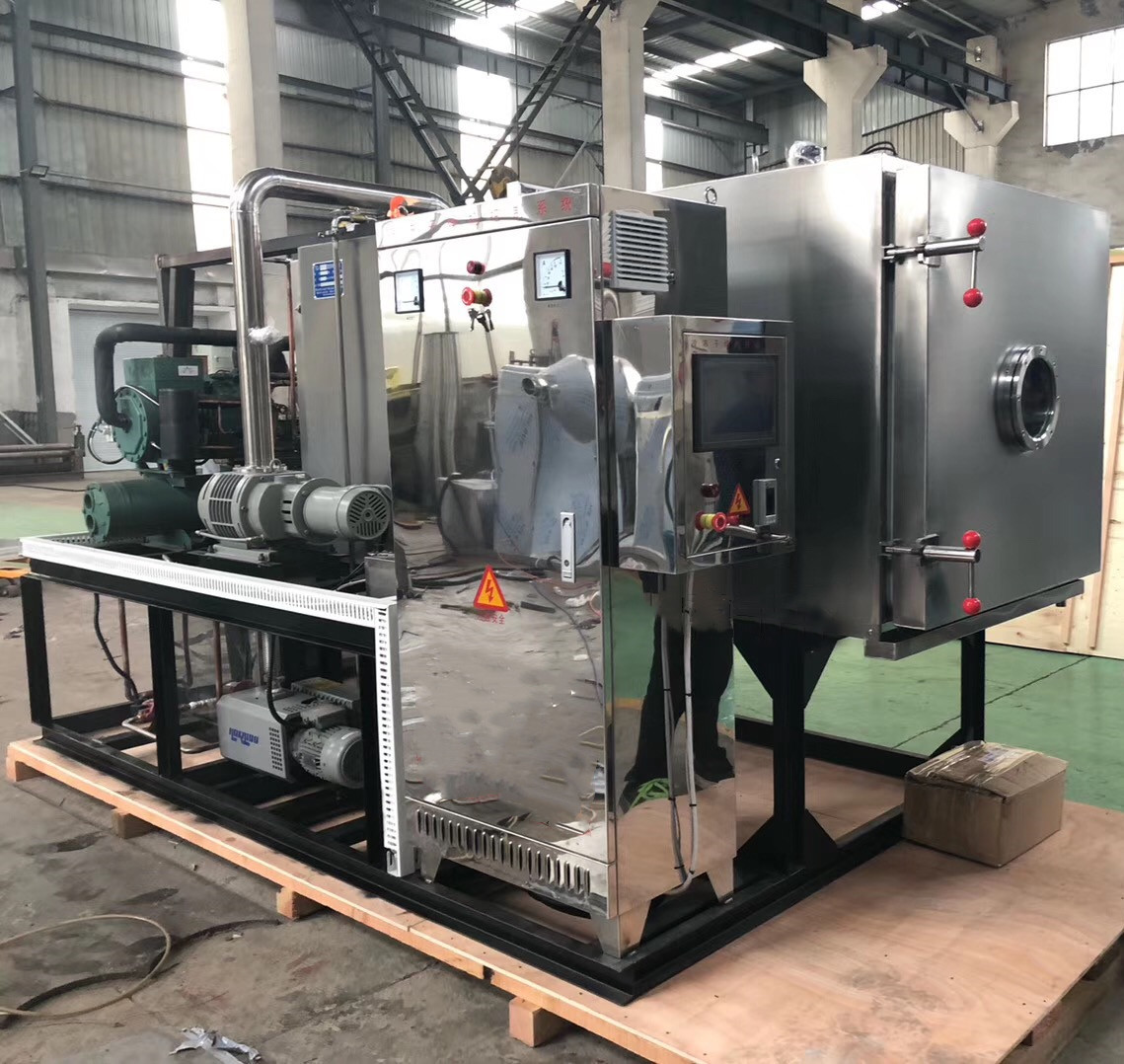

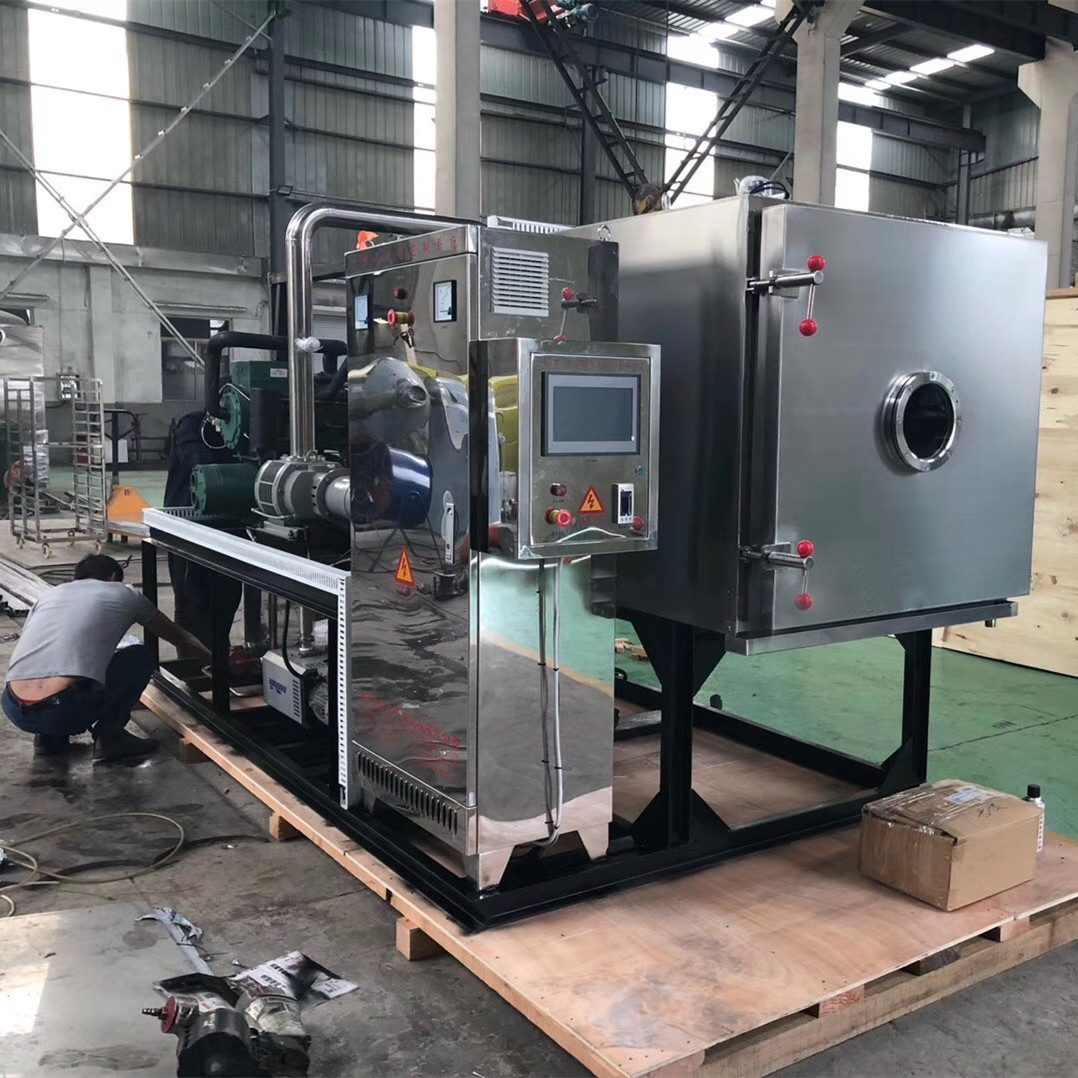

Secador de helada del vacío
Características
1. Aspecto perfecto, tamaño compacto;
2. operación de la pantalla táctil, una llave a comenzar, y proceso automático de la liofilización, fácil y conveniente;
3. componentes claves con marcas importadas, pequeño ruido, rendimiento grande de la capacidad, de alta calidad y alto;
4. sistema avanzado, con de energía actual el consumo y baja de funcionamiento bajo;
5. la bandeja de acero inoxidable de la comida 304 y dentro del trazador de líneas, la seguridad y fáciles limpian;
6. puerta de cristal orgánica transparente, la observación directa de la transformación de los alimentos;
Parámetros técnicos
| Modelo |
FD-1C |
FD-5C |
FD-10C |
FD-20C |
FD-30C |
FD-50C |
| Método de control |
Pantalla táctil del PLC |
| Métodos de trabajo |
congelación rápida, liofilización |
| Material |
SUS304 |
| Secando el área (sqm) |
1 |
5 |
10 |
20 |
30 |
50 |
| Capacidad de cargamento (kilogramos) |
10 |
50 |
100 |
200 |
300 |
500 |
| Tamaño de la bandeja (milímetros) |
400*500*25 |
600*1000*25 |
800*1000*25 |
600*1000*25 |
800*500*20 |
600*1000*20 |
| PC de la bandeja |
5 |
9 |
13 |
34 |
76 |
80 |
| Forma de la bandeja |
Bandeja de SUS304, perforada o sólida |
| Estante |
8 |
13 |
18 |
38 |
40 |
86 |
| Temperatura del estante (°C) |
-55~120 |
| Medio del estante |
aceite de silicón de la baja temperatura |
| Bomba de vacío |
Bomba de paleta rotatoria |
bomba de dos niveles |
bomba combinada |
| Vacío de trabajo (PA) |
≦130 |
| Último vacío (PA) |
<10> |
| Método de descongelación |
espray de la agua caliente |
impregnación de la agua caliente |
| Compresor |
Copeland |
| Poder |
aduana |
| Temperatura del ambiente de trabajo (°C) |
≦ 40 |
| Poder clasificado (kilovatios) |
6 |
16 |
28 |
56 |
70 |
110 |
| Tamaño (milímetros) |
2000*700*1700 |
3000*1500*1800 |
3200*1600*2100 |
5000*2200*2500 |
6000*2600*2900 |
9000*3800*3500 |
Este liofilizador es ampliamente utilizado para el pharma y la industria alimentaria
Todas las piezas que entran en contacto con los productos se hacen del acero inoxidable de AISL316L, la aspereza superficial alcanzan Ra≤0.5um
El círculo íntimo de la cámara tiene una transición suave sin esquina muerta, ningunos objetos acumulados para considerar para el usuario, la estructura es fácil de limpiar
Opción para la esterilización del vapor o la esterilización química
A excepción del antedicho, puede también proporcionar el funcionamiento automático CIP y el SORBO para asegurar de alta calidad de la limpieza y de la esterilización del equipo
SORBO
Vapor puro 121℃
Equipado de la chaqueta de agua de enfriamiento, después de esterilizarla puede rápidamente reducir el temparature del pecho.
Cerradura de puerta neumática opcional, se cierra automáticamente
Adopción del filtro importado de la esterilización para asegurar el aire absolutamente esterilizado que entra en el equipo
La cámara y las diversas clases de envase y de tubo todo se envuelven con capa de aislamiento importada para evitar eficientemente de la transmisión de calor
Puede realizar control de humedad constante a la humedad de la refrigeración
Equipado de la bomba de circulación del agua capaz para eliminar el agua residual en capa de la esterilización
CIP
El agua potable de alta presión lava a fondo la superficie interna de la cámara y del condensador
Equipado de la bomba grande del CIP del flujo
Fijado con la tubería del CIP que drena automáticamente el agua residual
Utilice la boca rotatoria y fija con espray de 360 grados
El sistema hydráulico utiliza el tubo acanalado retractable aislado
La liofilizadora tiene una disposición apropiada y bastante espacio para el mantenimiento y la operación del equipo
Cámara de la forma cuadrada o redonda (el usuario puede elegir uno de ellos)

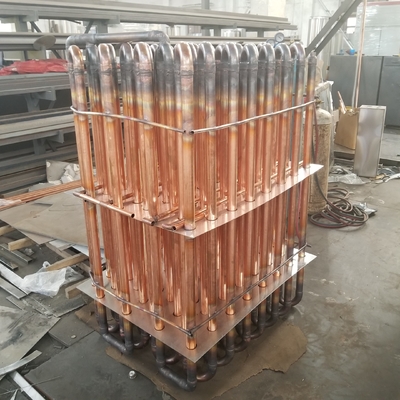

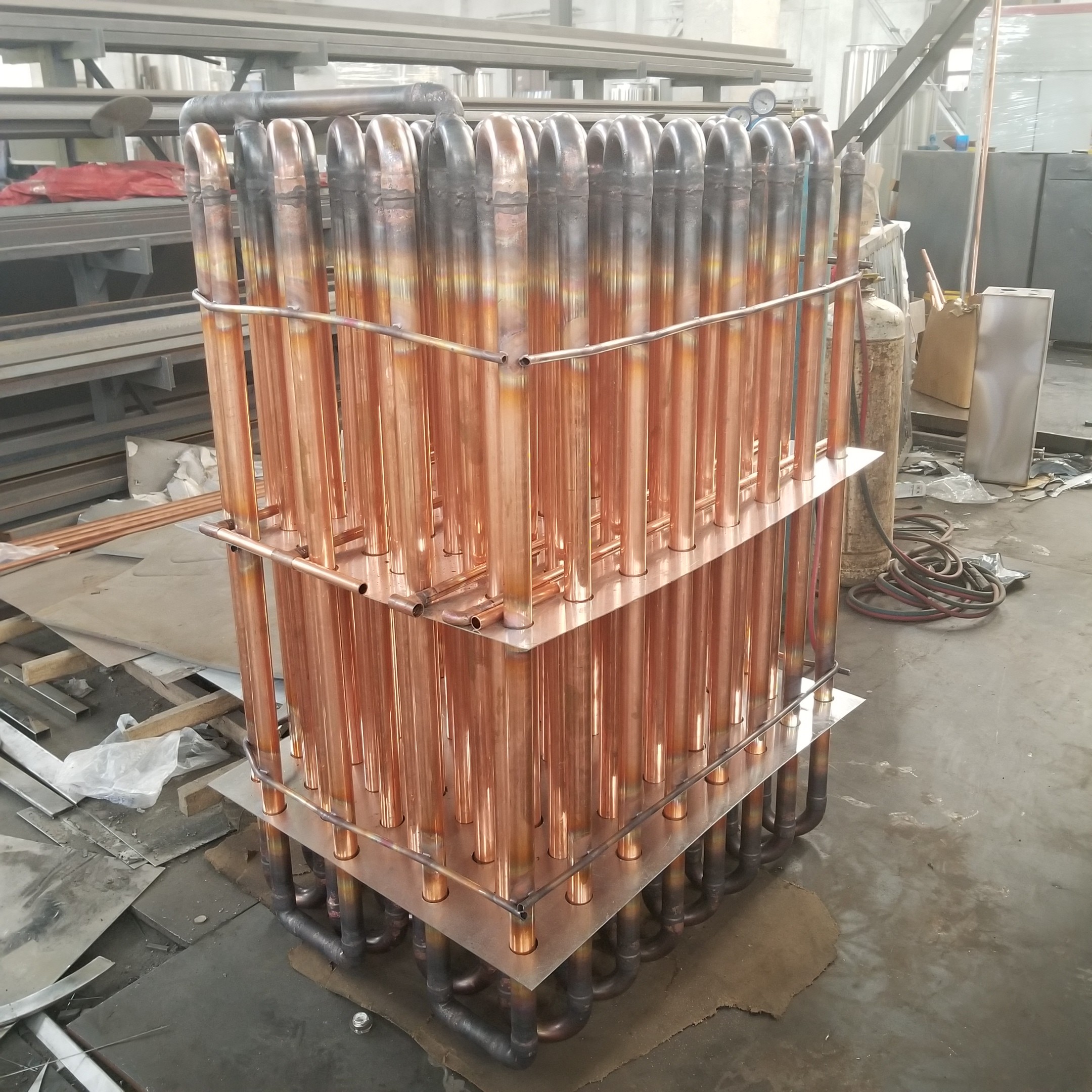

Condensador horizontal o vertical
El diseño integral puede hacer a cada independiente componente, fácil actuar y mantener.
Alcance de trabajo de la temperatura del condensador: - 80℃ (cuando es seco) a +121℃ (cuando en el vapor que esteriliza).
El nivel máximo del vacío es ≤1Pa.
Adopción de estándar industrial del envase de la presión: GH/T3163-3164
GMP y regulaciones relevantes
Estándar de la electro Comisión técnica internacional (IEC)
Estándar eléctrico del equipo de China (GB)
La cámara, los estantes, y el condensador es hacer del acero inoxidable de AISI316l
La soldadura de TIG evita la salida y el hueco que pueden no ser limpiados
El punto de soldadura del tubo se fotografía con la radiografía, con el expediente de inspección y el certificado de calificación
La aspereza de los alcances emergidos internos Ra≤0.5um, espejo pulido
Índice de la salida del system≤0.025Pa.m3/s para asegurar el funcionamiento normal y confiable.
No hay esquina muerta en la cámara, la conexión del tubo es simple y razonable, fácil limpiar.
Sistema de refrigeración
La liofilizadora utiliza el mejor sistema de refrigeración para congelar el producto y el condensado el vapor producido durante procedimiento de deshidratación por congelación. La tecnología de deshidratación por congelación requiere el sistema de refrigeración guardar una situación de la baja temperatura durante un largo periodo del tiempo, allí delante, los requisitos al sistema de refrigeración es mismo high.but que la liofilizadora de Shangai Marya puede ser fácilmente ayudarle a alcanzar su meta.
Utiliza marca famosa, por ejemplo: Frascold, Danfoss, Copeland, Castel, Edwards, y etc.
El sistema utiliza el compresor de pistón sellado mitad doble de la etapa para alcanzar la temperatura de la primera clase que reduce tarifa de la velocidad y la temperatura más baja de China.
El poder del sistema equipado es mucho mayor que necesitado asegurar eficientemente el funcionamiento de la refrigeración.
Digital y el diseño del módulo tiene una alta protección para asegurar el sistema para correr normalmente y estable.
El sistema de refrigeración potente, el sistema de enfriamiento líquido de espray y otras instalaciones de la protección guardan a la mejor temperatura de trabajo y a la alta confiabilidad de sistema
El sistema transducing sensible puede proporcionar la alarma y la protección a tiempo contra la situación corriente anormal
Aplicaciones refrigerantes conforme al requisito de la protección del ambiente mundial, tal como HCFCR22 y HFCRA para la opción
El aceite lubricante sintético especial puede eliminar las diversas clases de problema debido a la temperatura alta del aceite mineral normal.
Sistema del vacío
El sistema del vacío de la liofilizadora provee de un ambiente necesario de la presión al procedimiento .cooperating el condensador, él de la liofilización puede alcanzar el nivel del vacío requerido por el procedimiento de deshidratación por congelación. Para hacer el sistema funcionado con estable bajo situación del alto vacío, el punto clave es el funcionamiento de la bomba de vacío, y la válvula, el sello y el instrumento que cooperan con la bomba.
El sistema del vacío de liofilizadora del marya de Shangai tiene las siguientes características
La configuración estándar, utiliza Reino Unido Edward y la bomba de aislamiento de la placa de giro del aceite de la etapa del doble de Japón Ulvac.
Opción: Reino Unido Edwards, bomba de Ulvac.
Equipado de dos puntas de prueba del vacío, para medir el nivel del vacío de cámara y de bomba de la liofilización respectivamente
Opción: Tipo metro del condensador del vacío
Hay dos métodos para el control llano de muerte del vacío de la cámara:
Secando los controles de nivel del vacío de la cámara la abertura y el cierre de la válvula de entrada de aire, introducen el aire esterilizado del sitio esterilizado
Secando los controles de nivel del vacío de la cámara el grado de apertura de la válvula de mariposa grande para alcanzar el propósito de controlar el nivel del vacío.
