Secador de Paletas de Hoja Hueca para Lodos Horizontal Ahorro de Energía

Lodos HorizontalSecador de Paletas de Hoja Hueca Ahorro de Energía

Descripción del Producto:

Un secador de paletas es un secador de agitación de baja velocidad que utiliza una paleta de agitación interna para asegurar que los materiales húmedos entren en contacto completo con el portador de calor y las superficies calentadas, logrando así el propósito de secado. Típicamente es de tipo horizontal, de doble eje o de cuádruple eje. Los secadores de paletas se clasifican en tipo de aire caliente y tipo conductivo.

Introducción del Producto

Este producto de secador de paletas puede calentar o enfriar indirectamente materiales en pasta, granulares, en polvo y en suspensión, y puede completar operaciones unitarias como secado, enfriamiento, calentamiento, esterilización, reacción y combustión a baja temperatura. Las cuchillas de transferencia de calor de agitación en forma de cuña especiales en el equipo tienen alta eficiencia de transferencia de calor y una función de autolimpieza para la superficie de transferencia de calor.

Principio de Funcionamiento

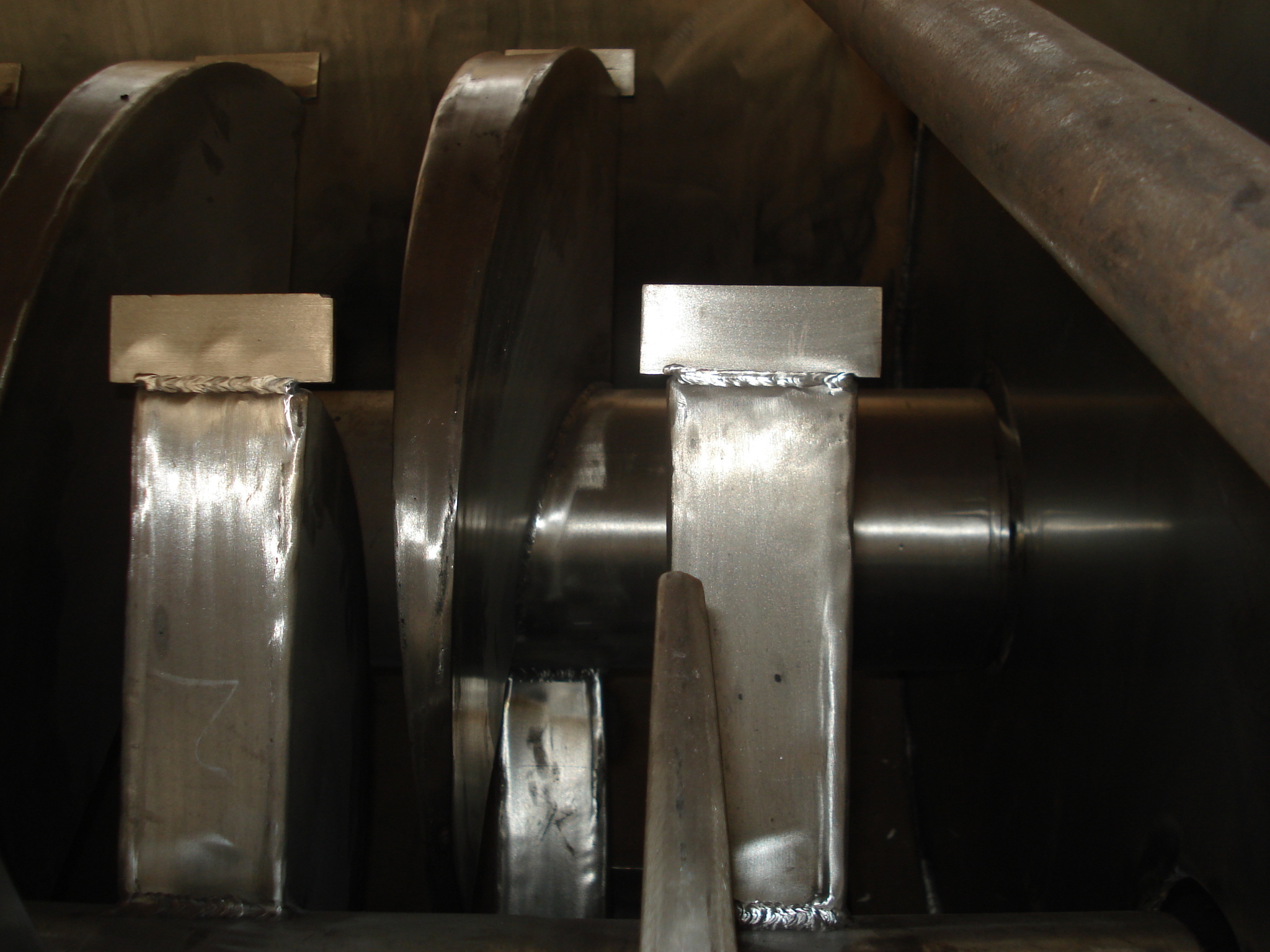

Las cuchillas huecas en forma de cuña densamente dispuestas corren a lo largo de un eje hueco, a través del cual fluye el medio de transferencia de calor. El área de transferencia de calor por unidad de volumen efectivo es grande, y la temperatura del medio de transferencia de calor varía de -40 ℃ a 320 ℃. Puede ser vapor o un líquido como agua caliente o aceite térmico. Se utiliza calentamiento por conducción indirecta, eliminando el riesgo de pérdida de calor a través del aire; todo el calor se utiliza para calentar el material. La pérdida de calor se limita a la disipación de calor al medio ambiente a través de la capa de aislamiento de la unidad. La superficie de transferencia de calor de la cuchilla en forma de cuña tiene una función de autolimpieza. El movimiento relativo de las partículas del material con la superficie en forma de cuña crea un efecto de lavado, eliminando el material adherido y manteniendo una superficie de transferencia de calor limpia durante la operación. La carcasa del secador de paletas tiene forma de Ω, alojando típicamente dos a cuatro ejes de agitación huecos. La carcasa tiene tapas de extremo selladas y una cubierta superior para evitar fugas de polvo del material y garantizar un rendimiento óptimo.

El medio de transferencia de calor fluye a través de una junta giratoria, a través de la camisa de la carcasa y los ejes de agitación huecos. Los ejes de agitación huecos tienen diferentes estructuras internas dependiendo del tipo de medio de transferencia de calor para garantizar una transferencia de calor óptima.

Características de Rendimiento

Consumo de Energía Bajo: Debido al calentamiento indirecto, no hay una gran cantidad de aire que se lleve el calor. La pared exterior del secador también está aislada. Para materiales en suspensión, solo se necesitan 1,2 kg de vapor para evaporar 1 kg de agua.

Bajo Costo del Sistema: El área de transferencia de calor grande por unidad de volumen efectivo acorta el tiempo de procesamiento y reduce el tamaño del equipo, reduciendo significativamente el área de construcción y los requisitos de espacio.

Amplia Gama de Materiales Procesables: Puede manejar materiales sensibles al calor y materiales que requieren procesamiento a alta temperatura utilizando diversos medios de transferencia de calor. Los medios comúnmente utilizados incluyen vapor, aceite térmico, agua caliente y agua de enfriamiento.

Puede operar de forma continua o intermitente, lo que lo hace aplicable en muchos campos.

Baja Contaminación Ambiental: Dado que no utiliza aire, el arrastre de polvo es mínimo. La evaporación del disolvente es muy pequeña, lo que facilita el procesamiento. Para materiales contaminados o situaciones que requieren recuperación de disolventes, se puede utilizar un sistema de circulación de circuito cerrado.

Bajos Costos Operativos: Su estructura minimiza el desgaste, lo que resulta en costos de mantenimiento muy bajos.

Operación Estable: Debido al efecto especial de agitación de compresión-expansión de las cuchillas en forma de cuña, las partículas del material están en contacto completo con la superficie de transferencia de calor. Dentro del rango axial, el gradiente de temperatura, humedad y grado de mezcla del material es muy pequeño, asegurando así la estabilidad del proceso.

Materiales Adecuados

El secador de paletas se ha utilizado con éxito en las industrias alimentaria, química, petroquímica, de tintes y de lodos industriales. Sus características de transferencia de calor, enfriamiento y agitación le permiten realizar las siguientes operaciones unitarias: combustión (baja temperatura), enfriamiento, secado (recuperación de disolventes), calentamiento (fusión), reacción y esterilización. Las paletas de agitación también actúan como superficies de transferencia de calor, aumentando el área de transferencia de calor por unidad de volumen efectivo y acortando el tiempo de procesamiento. La superficie de transferencia de calor de la paleta en forma de cuña también tiene una función de autolimpieza. La función de agitación de compresión-expansión asegura una mezcla uniforme de los materiales. El material se mueve en un "flujo pistón" a lo largo de la dirección axial, con gradientes muy pequeños en temperatura, humedad y grado de mezcla dentro del rango axial. Utilizando aceite de transferencia de calor como medio de calentamiento, el secador de paletas puede realizar operaciones de combustión a baja temperatura. Por ejemplo, el dihidrato de sulfato de calcio (Ca2SO4·2H2O) se convierte en hemihidrato de sulfato de calcio (Ca2SO4·1/22H2O) a través de la combustión. El bicarbonato de sodio (NaHCO3) se convierte en carbonato de sodio (Na2HCO3) a través de la calcinación. Se pueden introducir medios de enfriamiento como agua o salmuera de enfriamiento para el enfriamiento. Por ejemplo, el enfriador de álcali tipo paleta utilizado en la industria del carbonato de sodio reemplaza al enfriador de álcali enfriado por aire anticuado, ahorrando energía y equipos de tratamiento de gases de escape, y reduciendo los costos operativos. El secado, la función principal del equipo, elimina la necesidad de aire caliente, lo que hace que la recuperación de disolventes, el consumo de energía y el control ambiental sean manejables de manera ideal. Es especialmente adecuado para materiales que requieren recuperación de disolventes, materiales inflamables, fácilmente oxidables y sensibles al calor. Se utiliza ampliamente en las industrias de química fina, petroquímica y de tintes. La uniformidad de temperatura, humedad y mezcla dentro del rango axial permite que el equipo se utilice para calentar o fundir, o para algunas reacciones de materiales sólidos. Se ha utilizado con éxito en las industrias de fertilizantes compuestos y almidón modificado. El secador de paletas se puede utilizar para esterilizar alimentos y harina. La gran área de calentamiento dentro de un volumen efectivo unitario calienta rápidamente el material a la temperatura de esterilización, evitando un calentamiento prolongado que podría alterar la calidad del material.

Especificaciones Técnicas

Diagrama de estructura de instalación

Casos de Aplicación

nombre	Jiangyin Farsun
Equipo de Procesamiento:	Secador de Paletas
Humedad Inicial:	70%
Humedad Final:	25%
Capacidad de Procesamiento:	200 kg/h ~ 300 kg/h
Equipo de Procesamiento:

Antes del procesamiento	Después del procesamiento
